FORMAS DE CONEXIÓN
Bienvenidos a un nuevo capítulo de nuestros tutoriales sobre instalaciones eléctricas
Este es muy importante para que los electricistas puedan desarrollar sus fórmulas y poder hacer bien los cálculos en las instalaciones
¿Como conectamos esta instalación, en serie o en paralelo?
Buena y a la vez muy común pregunta y la respuesta es que dependiendo de la instalación, de los receptores y de los sistemas de control de los mismos, cada instalación requerirá su propia forma de conexión, lo que si os voy a dar unos apuntes básicos de como se comporta la electricidad.
¿que pasa si conecto receptores en serie?
Las intensidades en serie se dividen
Los voltajes en serie se dividen
¿que pasa si conecto receptores en paralelo?
La tensión es la misma en todos los receptores
La intensidad será la que demande cada receptor
Dentro de la electricidad básica-media este es uno de los temas más importantes a tratar, veremos conexiones en serie y en paralelo y como afectan a las magnitudes eléctricas fundamentales a su salida.
Vamos a por este tema que aunque parezca complicado en cuanto le cojamos el rollo va a ir todo bien!!!!!!!!!!
Receptores colocados en serie:
Decimos que los receptores están colocados en serie cuando están situados uno detrás del otro de tal forma que son recorridos por la misma intensidad de corriente.
- Resistencia total de un circuito en serie: Para conseguir la resistencia total de varios receptores conectados en serie debemos sumar los valores de todos ellos, os dejo un ejemplo claro
Rt=R1+R2+R3+R4
esta fórmula nos indica que sumando la resistencia de los 4 receptores conseguiremos la resistencia total

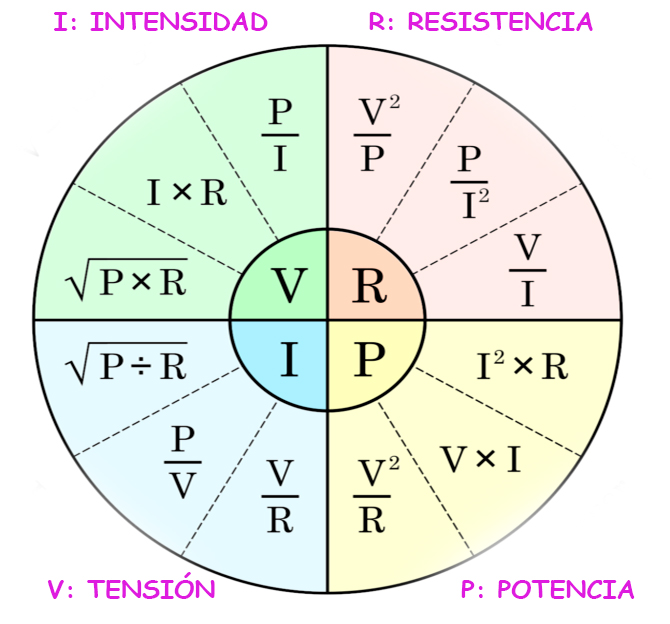

Ahora para sacar la intensidad de corriente lo haremos por la ya conocida ley de ohm de la siguiente manera
I=V/Rt I=Vt/R1+R2+R3+R4
Como hemos dicho que la intensidad de corriente circulante por cara receptor es la misma obtenemos lo siguiente
It=I1=I2=I3=I4
Ahora despejando en la anterior fórmula conseguimos:
Vt=I.R1+I.R2+I.R3+I.R4
Cada uno de los sumados nos indica la tensión aplicada a cada receptor, a estos resultados los denominamos tensiones parciales
V1=I.R1 V2=I.R2 V3=I.R3 V4=I.R4
Y por último nos queda decir que la tensión aplicada a un circuito con conexión en serie es la suma de las tensiones parciales, en cada resistencia habrá una caída de tensión que será mayor cuanto más alto sea el valor óhmico de dicha resistencia.
Vt= V1 + V2 + V3 + V4
- Potencias parciales y totales: Como ya sabemos la potencia total de un circuito es P=V.I
Teniendo en cuenta que Vt =V1+V2+V3, diremos que P=(V1+V2+V3).I
Como P=V1.I+V2.I+V3.I
Con cada uno de estos sumandos representamos la potencia consumida por cada receptor y las denominamos potencias parciales
P1=V1.I P2=V2.Ip3=V3.I
Y por último la potencia total la conseguimos con la suma de las potencias parciales
Pt=P1+P2+P3
Receptores colocados en paralelo:
Decimos que dos o más receptores están conectados en paralelo cuando los extremos de ellos se encuentran conectados en puntos comunes.
- Diferencias de potencial: Cuando en un circuito varios receptores conectados en paralelo entre los extremos de ellos tendremos la misma tensión.
Vt=V1=V2=V3=…
- Intensidades: Con la primera ley de Kirchoff podemos decir que en todo nudo de conductores la suma de intensidades que llegan a él es la misma que la suma de intensidades que se alejan de el.
Para poder calcular las intensidades parciales debemos aplicar la ley de ohm
I1=V/R1I2=V/R2I3=V/R3
- Resistencia combinada o total: La resistencia total del valor de una única resistencia que puede provocar los mismos efectos que varias en conjunto con lo que podríamos decir que el acoplamiento lo podemos sustituir por un solo receptor causando las mismas consecuencias.
- Potencias totales o parciales: Para obtener la potencia absorbida por un circuito en paralelo tendremos que calcular la tensión por la intensidad.
Espero que os haya servido de ayuda este post y gracias por depositar vuestra confianza en nosotros
